以下內容較多，實際工作中，可能你會遇到全彩
LED顯示屏，畫面部分不顯示、某一塊拼接LED模組顯示異常、偏色等，都需要對軟件進行調試。在整體調試邏輯上，能軟件解決的功能使用軟件來解決，避免硬件的修改更換、返修。
比如程序固件的備份功能，Maping功能等，都可以在很大程度上節約測試的時間。
一、每張接收卡控制的區域都有幾列像素不顯示
顯示屏及問題說明
室內P1.538全彩模組，模組分辨率208*104，1/52的掃描方式，HUB320接口，采用A6同異步雙模播放盒和R320小間距專用接收卡，每張R320帶載的區域有幾列像素?zé)o法顯示。
解決方法
1.智能設置操作的時候模組寬度為16，選擇對應的驅動芯片和譯碼，勾選大于32掃；
2.設置數據組交換和數據組偏移：序號1~10無需偏移，默認數值為“0”，序號11~20設置偏移數值為“16”。
二、芯片的模組，只顯示紅色
① 顯示屏及問題說明
HJ室內P2.5全彩顯示屏，模組分辨率128*64，1/64的掃描方式，XXX+9737芯片，調試完成后顯示屏只顯示紅色，綠色和藍色不顯示。
② 解決方法
在調試軟件的擴展屬性里面取消勾選“新接口”即可。
三、顯示屏頂部第一個接口顯示異常
室內P2全彩顯示屏，模組分辨率160*80，使用R516接收卡，每張接收卡帶載1張模組寬，13張模組高（即分辨率為：160*1040），顯示屏頂部顯示電腦底部的畫面。
加接收卡帶載，原因是接收卡極限控制范圍128*1024（即13萬點）,而該案例中一張接收卡實際帶載16.6萬點，已經超出了接收卡的極限帶載范圍。

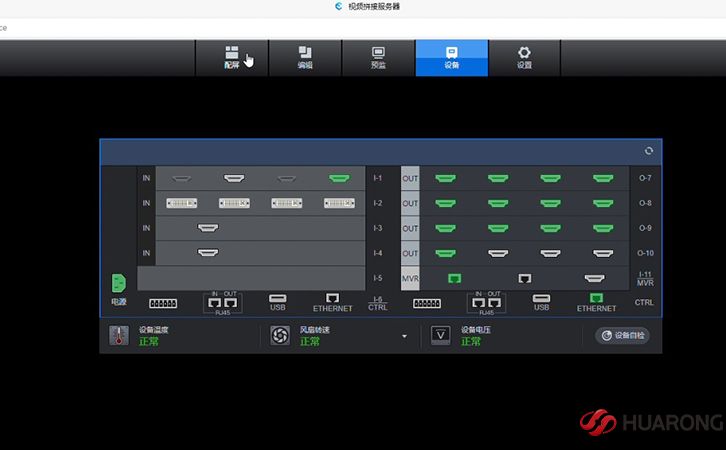

在軟件調試上，為了幫助現場技術員能夠快速的調試和定位問題，我們的調試軟件也在不斷的優化和改進，新增了“新流程”調試方式。“新流程”不僅優化了軟件的界面，還新增了多個實用的調試功能。
1.接收卡參數、連接關系分開獨立發送；
2.數據組交換向?qū)?mdash;—智能描組；
3.指定接收卡參數鎖定（只鎖接收卡參數，不鎖連接設置）；
4.工廠老化的所有接收卡坐標復制模式；
5.Mapping功能，顯示接收卡的位置及走線順序；
6.支持發送卡的網口備份、發送卡間備份；
7.發送卡與各張接收卡之間網線丟包率檢測。
其中“智能描組”、“參數鎖定”和“Mapping”功能在日常調試中能夠幫助技術員調試和定位問題。
一、智能描組
用于將數據組兩兩交換進行畫面調整，需在智能設置完成后進行配置。
紅色區域代表橫向有幾組數據，取決于多開數，如果是普通輸入，則只有1列，二開則有2列，以此類推；綠色區域代表縱向有幾組數據，取決于箱體高度與數據組高度；藍色區域?yàn)榫唧w描組區域，啟用智能描組后手動輸入。
操作步驟
1. 選擇所有接收卡或者指定接收卡，單擊“數據組交換”，此時確認下該界面與箱體模組分布一致；
2. 然后勾選“啟用”，再點擊“重置”，此時藍色區域會全部清除，LED屏幕也會亮起第一組數據；
3. 根據LED屏幕亮的位置在數據組交換界面點擊相應的位置，哪里亮點哪里，依次進行。
描組過程中，如遇到LED屏幕無顯示，則需點擊空組，如果點擊位置錯誤，返回重新操作即可。
二、參數鎖定
參數鎖定功能支持將指定接收卡參數鎖定，在KTV、酒吧、沙盤屏等異形LED顯示屏的調試中常常使用到。
操作步驟
1. 點擊接收卡參數界面任意空白處，輸入英文字母“cssd”；
2. 在彈出的參數鎖定界面設置接收卡參數鎖定模式，點擊“參數鎖定”按鈕。
接收卡參數鎖定支持3種模式：
單個網口里面的某一張接收卡；
單個網口里的所有接收卡；
所有網口里的接收卡。
三、Mapping功能
Mapping功能可清晰獲取接收卡的位置和走線方式，讓箱體連接輕松簡單，問題箱體能快速定位。
操作步驟
1. 首先需要保證接收卡參數調好并正常顯示；
2. 把發送端的各個網口通過網線與接收卡連接起來；
3. 選擇新流程，點擊顯示屏配置，進入連接設置界面，開啟Mapping；
4. 開啟Mapping后，LED屏?xí)@示下圖類似畫面；
5. xx表示網口序號(01-16)；#xxx：表示相應網口內的接收卡序號(001-255)；
6. 根據LED屏的實際連接順序顯示，在連接設置界面相應設置好各個網口的接收卡連接順序圖后，點擊“發送&固化”；
7. zui后，在原“開啟mapping”按鈕上面點擊“關閉mapping”，即可查看整屏顯示是否正常。
支持Mapping功能需滿足的條件：
軟件版本： V2.1.0.3及以上版本
接收卡固件版本：V22.xx.xx.xx及以上版本
發送卡的FPGA固件版本：需要支持新流程及支持Mapping功能
接收卡寫入字庫文件，打開軟件，點擊固件升級，進入字庫界面，選擇文件，點擊寫入。
